PROTOS70(ZJ17)蜘蛛手防渗漏油及循环润滑改造


一、存在的问题

1、PROTOS70卷接机的蜘蛛手机构采用油浴润滑，润滑油不能循环，热量散不出，易造成传动箱内部油温升高、压力增加、润滑油雾化积垢，加剧油封、O型圈等零件老化及磨损；频繁更换密封件，增加劳动强度和生产成本，长期采用人工换油、注油方式，费工费时。

2、蜘蛛手传动臂机构存在着漏油设计缺陷，渗出的润滑油会进入负压通道，会对烟支造成污染，并对吸风道造成堵塞，出现油烟、甩烟等质量事故。

二、改进内容

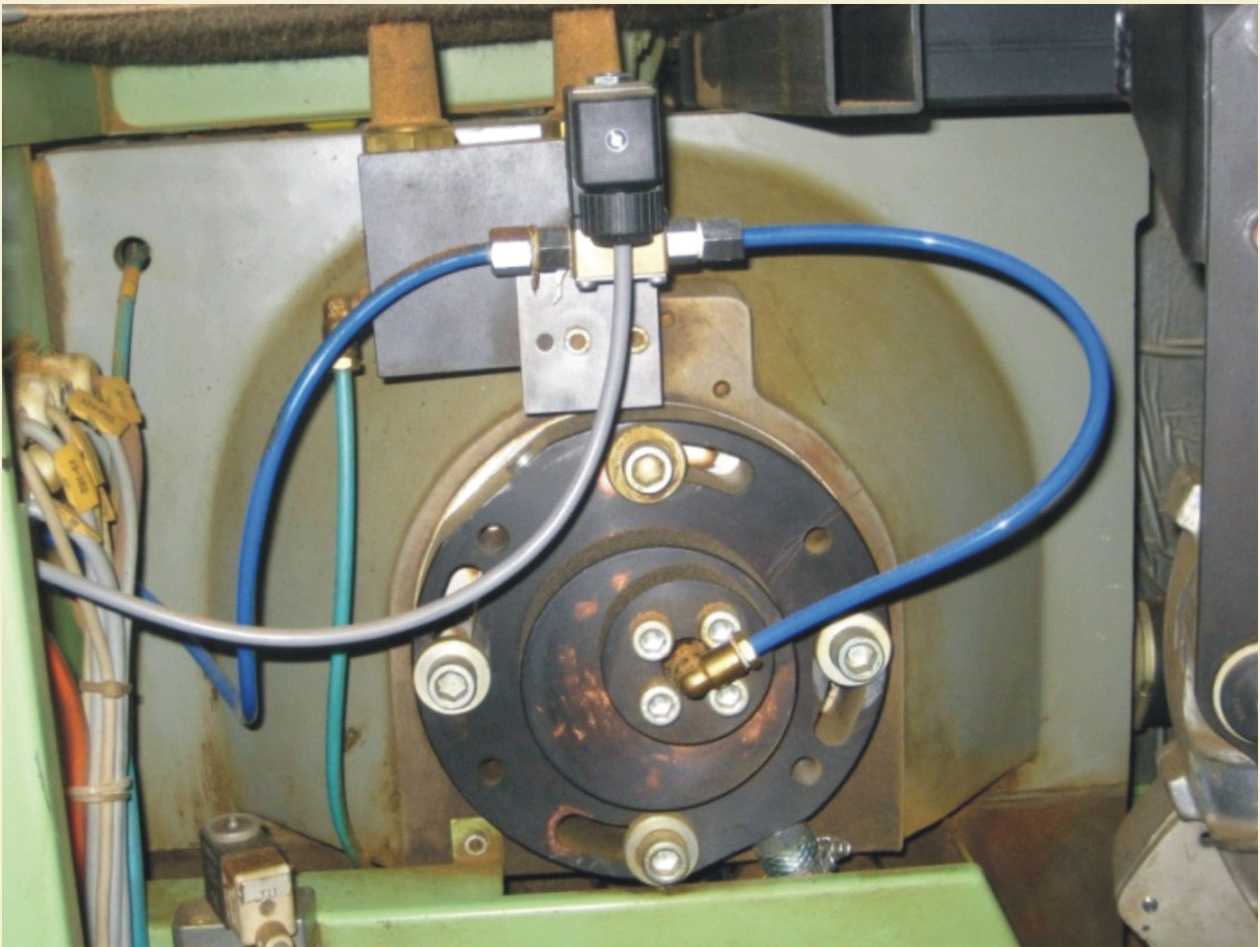

1、改变蜘蛛手的润滑方式，采用循环油，随主机润滑系统一起循环。改进后的蜘蛛手循环润滑系统示意图如下：

2、在蜘蛛手运动副中增加螺旋密封，并改进齿套结构。

当设备运行后，这种运动型密封圈（螺旋密封圈）能有效地将润滑油向内腔泵送，并产生一定的泵送压力，抵消了内部增高的压力，运动速度越快其密封性能越好。

三、达到的效果

1、有效地防止蜘蛛手传动箱体渗漏；

2、降低蜘蛛手内润滑油的温度，改善了润滑的效果；

3、明显延长零件以及油封、O型圈的使用寿命；

4、减少故障的发生，提高设备的有效作业率；

5、彻底解决了润滑油污染烟支的问题；

6、解决了因润滑油渗漏导致甩烟的质量问题。

四、现场安装、调试周期

二个工作日。
